Jak zaprojektować skuteczny i estetyczny nawiew w atriach, foyer i lobby?

Nowoczesne technologie, takie jak nawiewniki dalekiego zasięgu w połączeniu z symulacjami CFD, oferują idealne rozwiązanie tego problemu.

1. Dysze dalekiego zasięgu SAP
   Dysze dalekiego zasięgu, takie jak SAP od AirIdea, zostały zaprojektowane z myślą o dużych przestrzeniach. Dzięki specjalnemu zawirowaniu strugi powietrza w dyszy, zwiększają jej zasięg oraz indukcję, co pozwala na skuteczne dostarczanie powietrza do strefy przebywania ludzi, nawet w wysokich pomieszczeniach.

2. Maskownice i ukrycie urządzeń
   Aby wkomponować system wentylacyjny w otoczenie, stosuje się maskownice dekoracyjne lub kratki o wysokiej przejrzystości (np. 60–80%). Pozwala to na ukrycie dyfuzorów, jednocześnie nie blokując przepływu powietrza. Powyższe zdjęcie przedstawia przykład dysz zintegrowanych z estetycznymi maskownicami, które podkreślają design wnętrza, zamiast go zaburzać..

3. Precyzja dzięki symulacjom CFD
   Symulacje CFD umożliwiają zaprojektowanie optymalnego przepływu powietrza w danej przestrzeni. Dzięki nim można precyzyjnie dostosować ustawienia kątów dysz, temperatury nawiewu i innych parametrów, aby osiągnąć równomierny rozkład powietrza i komfort termiczny w całym pomieszczeniu. Symulacje uwzględniają również wpływ elementów dekoracyjnych, co pozwala uniknąć strat efektywności.

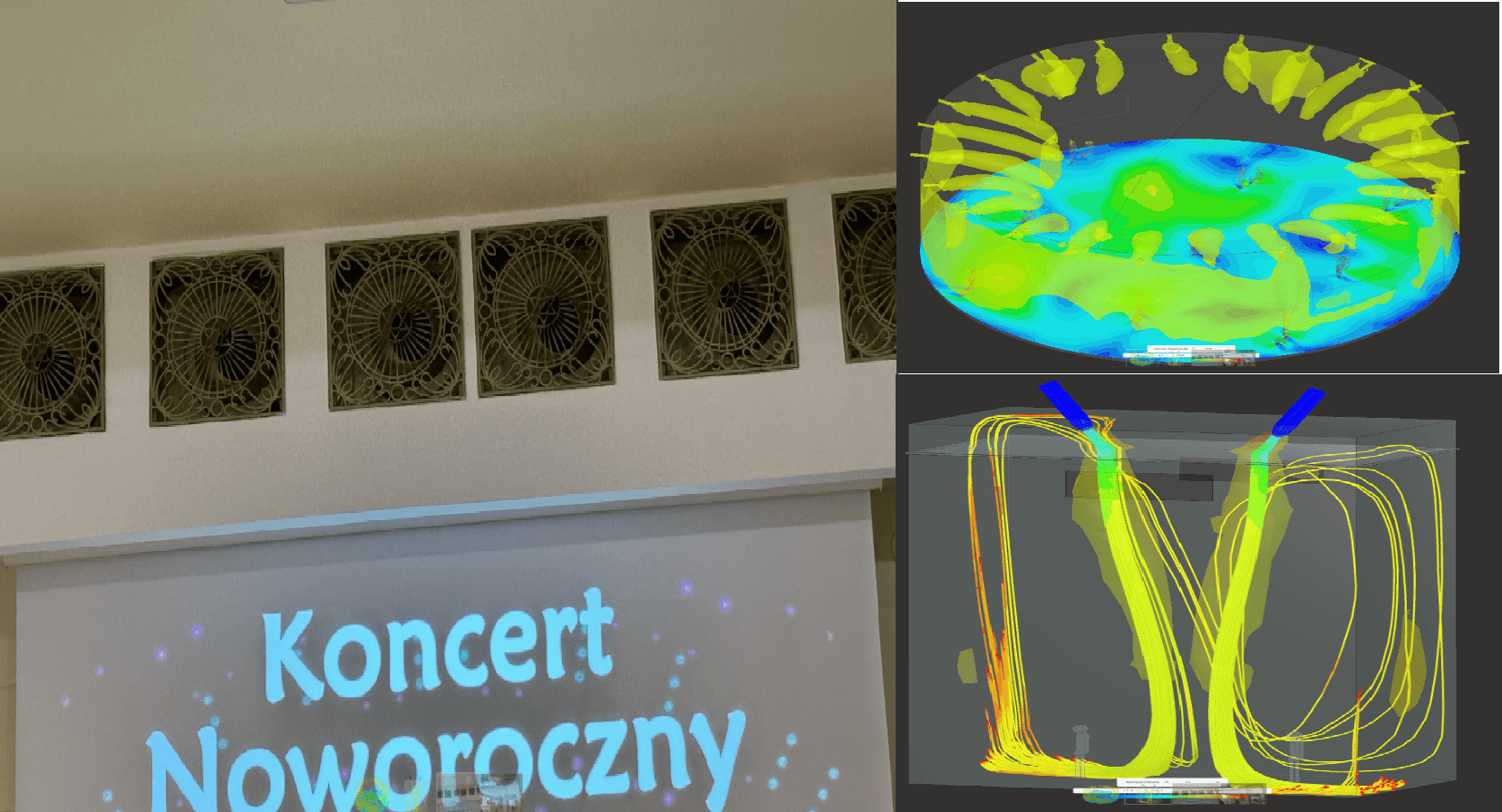

Przykłady zastosowania symulacji CFD w projektowaniu nawiewu (rysunki powyżej):
Rys.1. Analizę nawiewu z 24 dysz umieszczonych za maskującymi elementami architektonicznymi – wizualizacja pokazuje, jak powietrze efektywnie rozprowadza się w pomieszczeniu.

Rys.2  Nawiew poprzez dekoracyjną siatkę stropową o przejrzystości 70% – symulacja potwierdza skuteczność dostarczania powietrza do strefy przebywania ludzi.

Efektywna wentylacja w wysokich pomieszczeniach reprezentacyjnych, takich jak atria, foyer czy hol główny, wymaga zastosowania zaawansowanych technologii. Dysze dalekiego zasięgu SAP w połączeniu z maskownicami i symulacjami CFD umożliwiają stworzenie systemu, który jest wydajny, komfortowy i estetyczny. Dzięki takim rozwiązaniom projektanci mogą osiągnąć harmonię pomiędzy funkcjonalnością systemu HVAC a architektoniczną estetyką wnętrza.

Co więcej, w AirIdea oferujemy również możliwość wykonania symulacji CFD na życzenie klienta. Symulacje te pozwalają na precyzyjną analizę działania systemu w konkretnej przestrzeni, co pomaga zoptymalizować projekt i zagwarantować jego efektywność. Skontaktuj się z nami, aby uzyskać indywidualną ofertę i dowiedzieć się więcej o możliwościach, jakie oferujemy!
