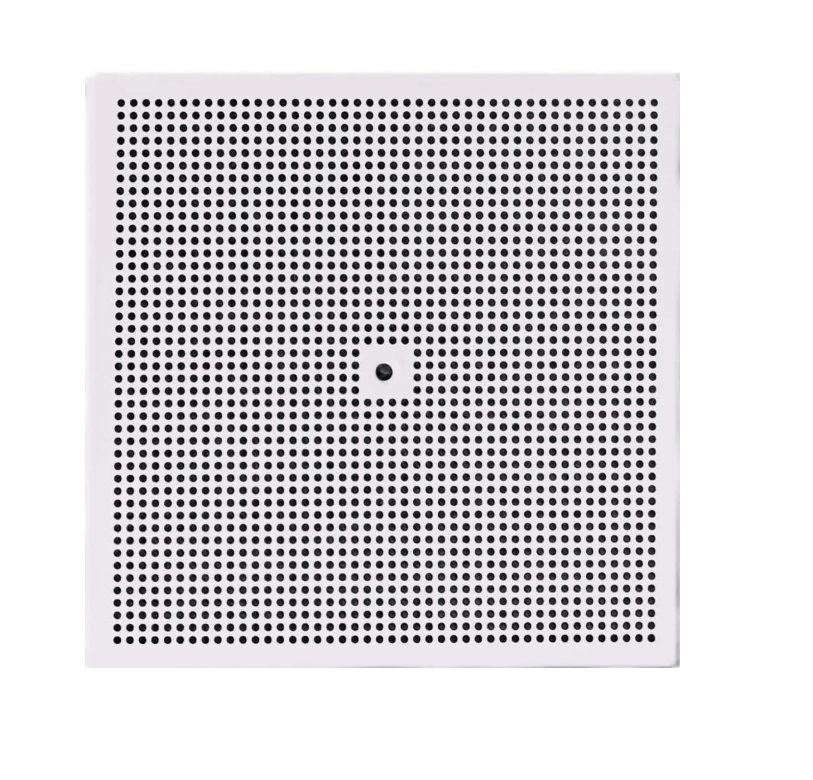

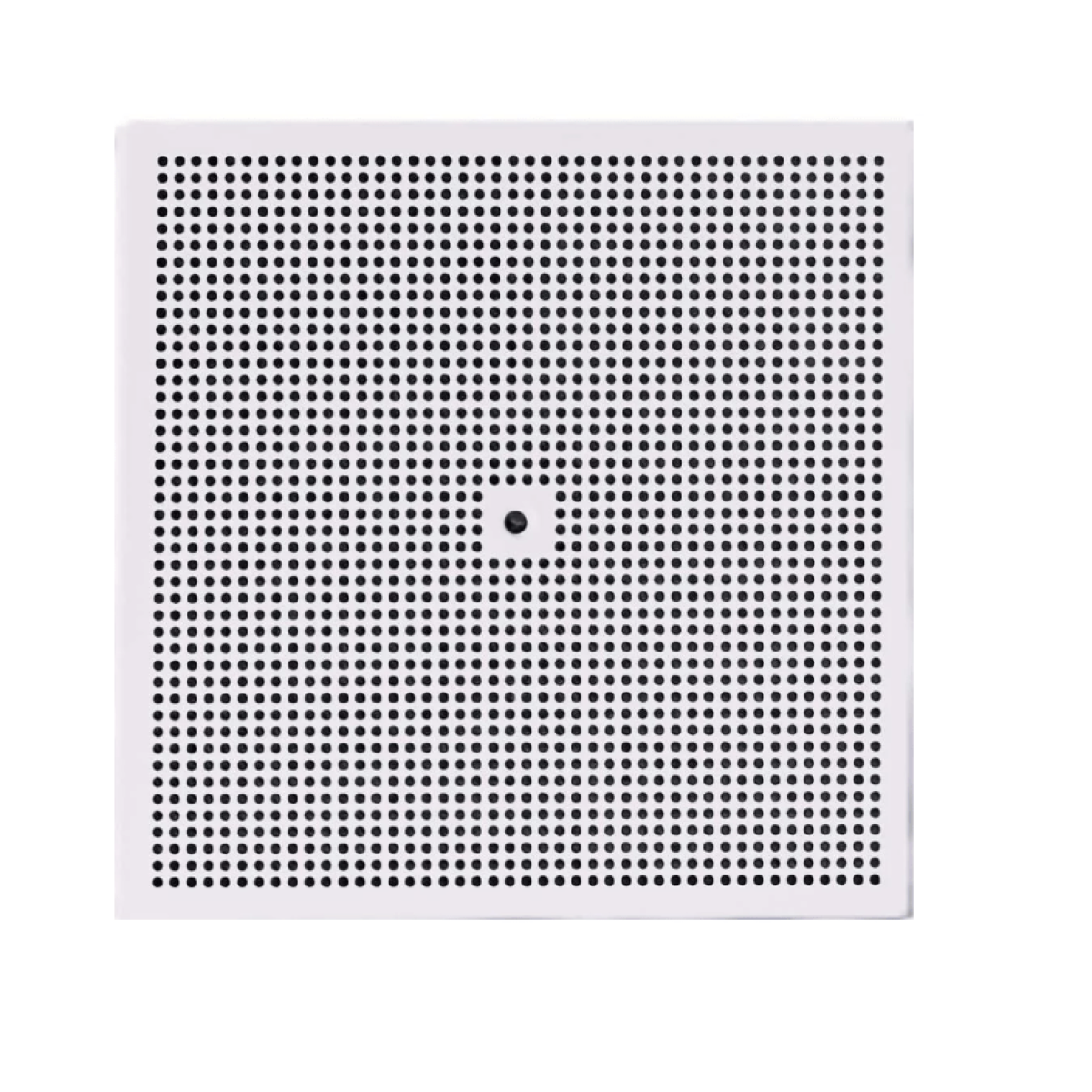

Nawiewnik perforowany ANP – zastosowanie

Nawiewnik perforowany ANP przeznaczony jest do montażu w sufitach podwieszanych w pomieszczeniach o wysokości od 2,5 do 4 m. Sprawdza się w biurach, salach konferencyjnych, sklepach, hotelach i budynkach użyteczności publicznej, w instalacjach wentylacyjnych nisko- i średniociśnieniowych. Równa perforacja na całej powierzchni płyty sprawia, że nawiewnik wizualnie wtapia się w sufit.

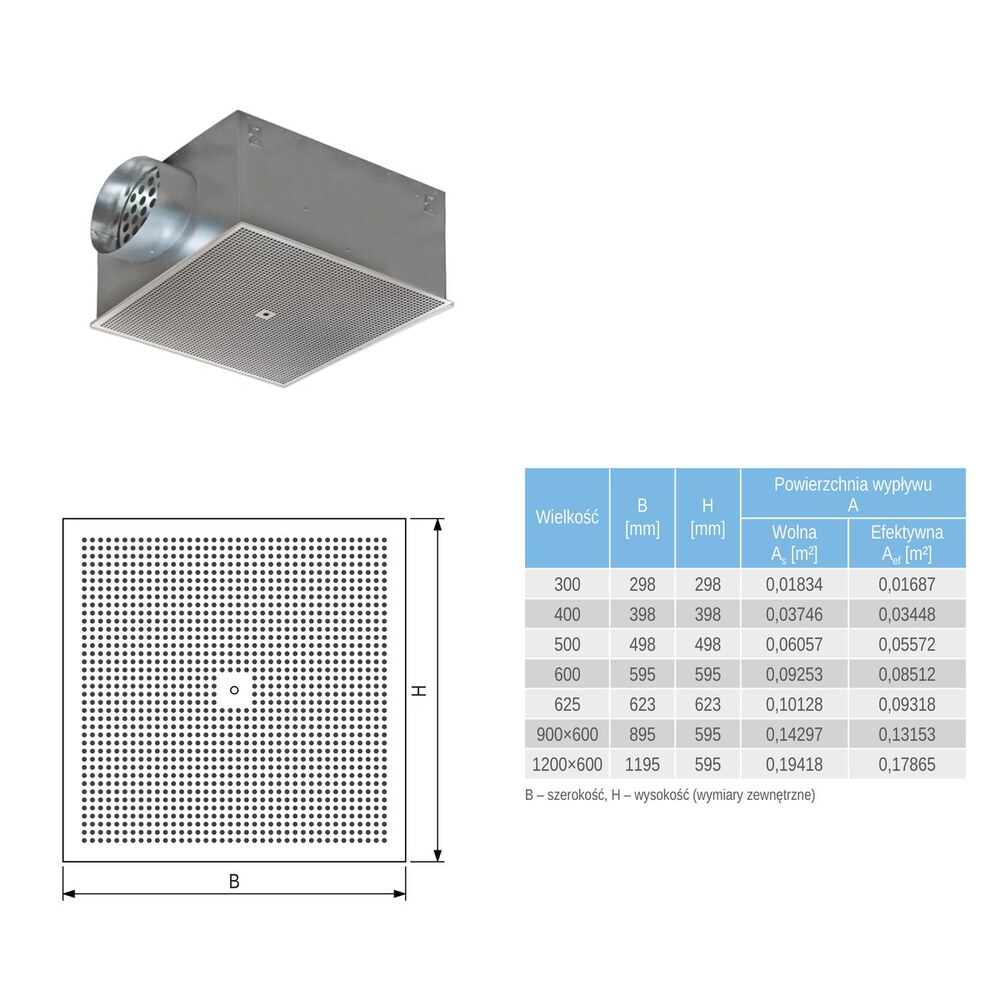

Wielkości i wykonanie

• Wielkości kwadratowe: 300, 400, 500, 600, 625 mm
• Wielkości prostokątne: 900×600 mm (895×595) i 1200×600 mm (1195×595)
• Blacha stalowa malowana proszkowo – standard RAL 9010, dowolny kolor RAL na zamówienie
• Na zapytanie wykonanie ze stali nierdzewnej lub kwasoodpornej
• Montaż centralny na śrubę
• Funkcja: nawiew (N) lub wywiew (W)

Kierunki nawiewu

Płyta rozpraszająca za panelem perforowanym pozwala kierować powietrze w jednym, dwóch, trzech lub czterech kierunkach (wersje A–E). Dzięki temu nawiewnik można ustawić przy ścianie, w narożniku lub na środku pomieszczenia.

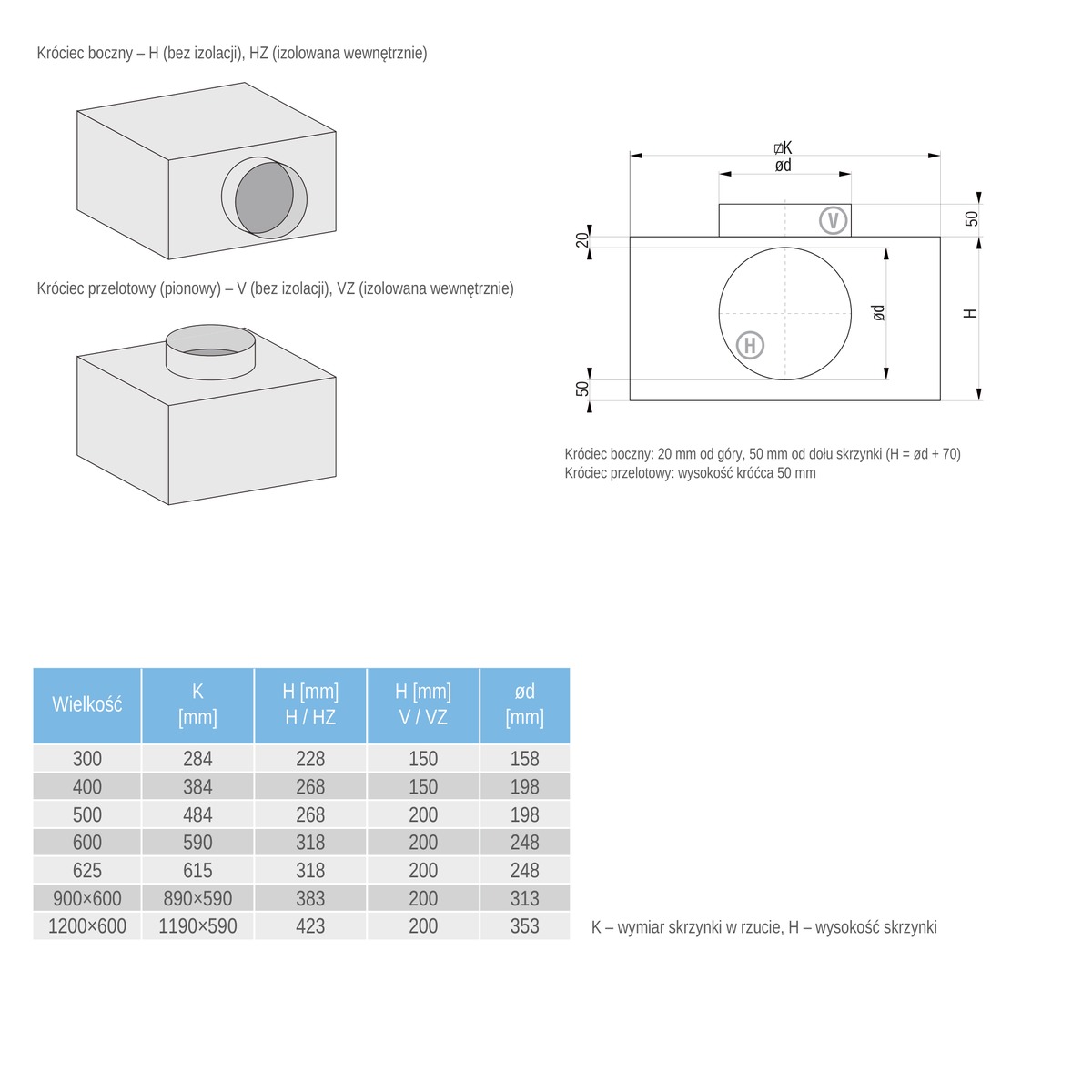

Skrzynka rozprężna

Nawiewnik dostarczamy ze skrzynką rozprężną z króćcem bocznym (H, HZ) lub przelotowym – pionowym (V, VZ). Wersje oznaczone literą Z są izolowane wewnętrznie. Wymiary skrzynek i średnice króćców podaje karta katalogowa.

Dobór i dokumentacja

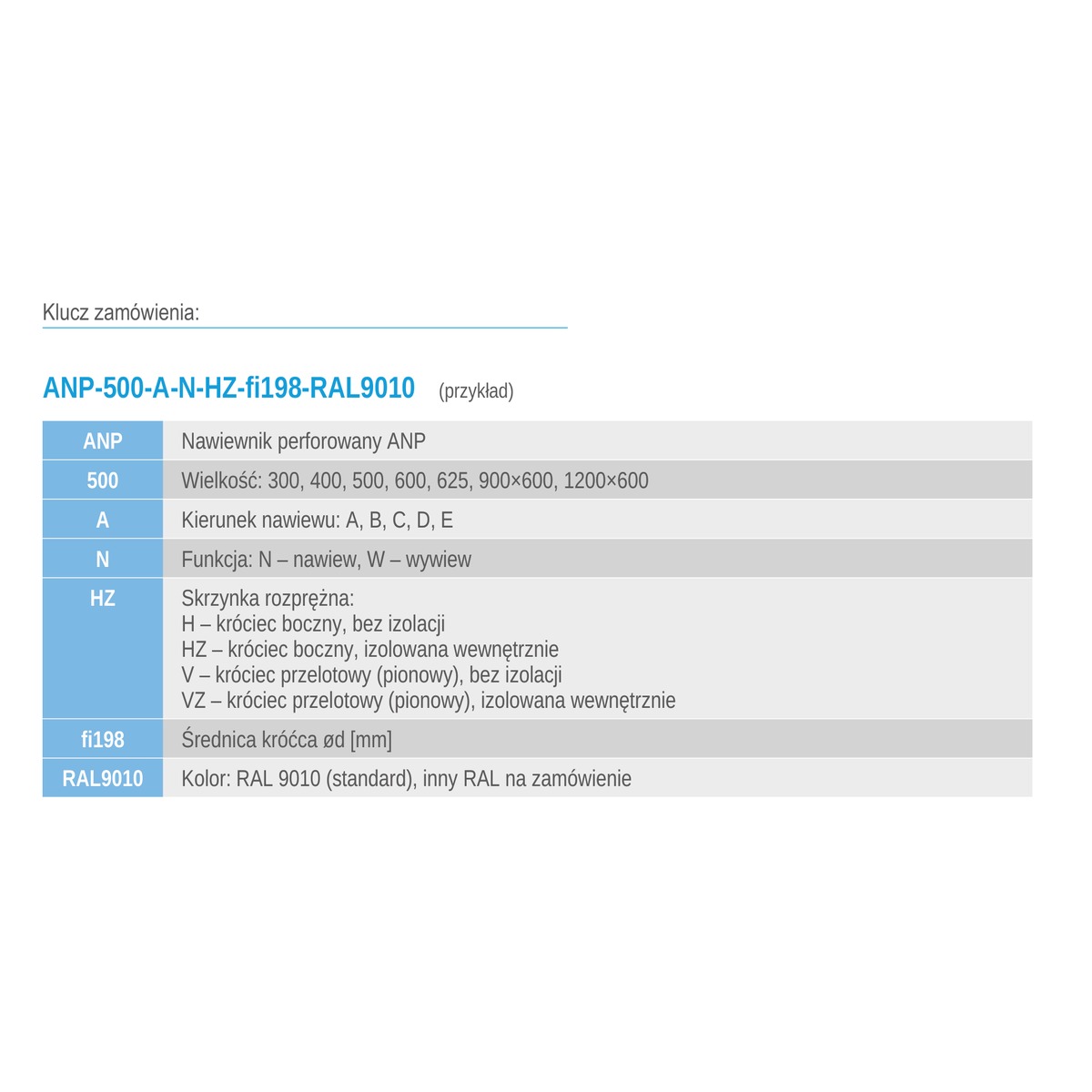

Do pobrania: karta katalogowa z diagramem doboru i kluczem zamówienia, atest PZH oraz model Revit. Szybki dobór umożliwia nasz program doborowy, a w nietypowych przypadkach przygotowujemy symulację CFD rozpływu powietrza w pomieszczeniu.
